曲面に３Dモデルを配置する

このTipsでは以下のモデリングを紹介する
基本になるサーフェースを用意する
４辺で構成されたサーフェースを使うを選択してTOP画面に平面を作る

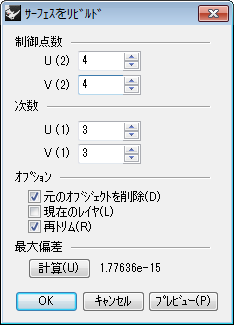

作ったサーフェースを選択し、でサーフェースの次数と制御ポイントを以下のように設定する

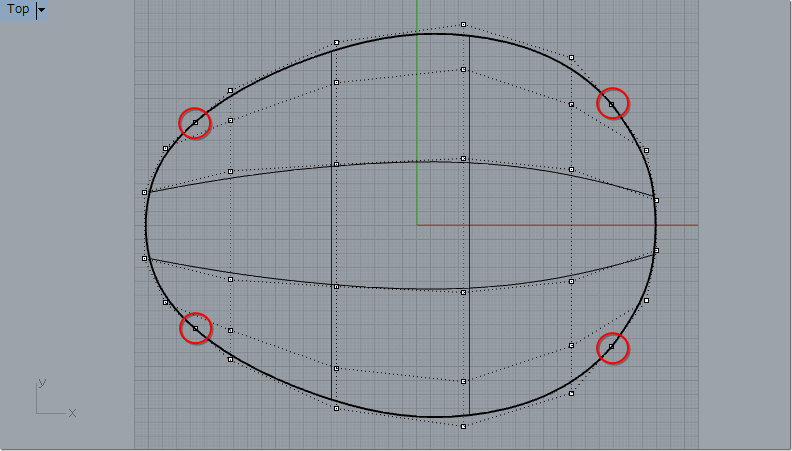

を選択してサーフェースの制御点を表示させ、制御点の位置を移動させ、目的のデザインの外形線にする
外形線を編集するときに赤丸部分の４つのコーナーの制御ポイントの位置がスムースに連続するよう配置する

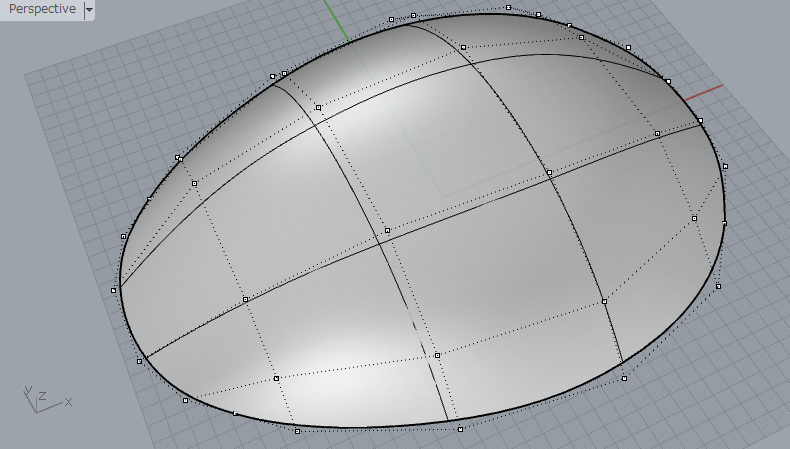

外形線の調整が完了したら、高さ方向の編集を行う（サーフェースのUV曲線を生成）を選択し、編集したサーフェースを選択して右クリックする

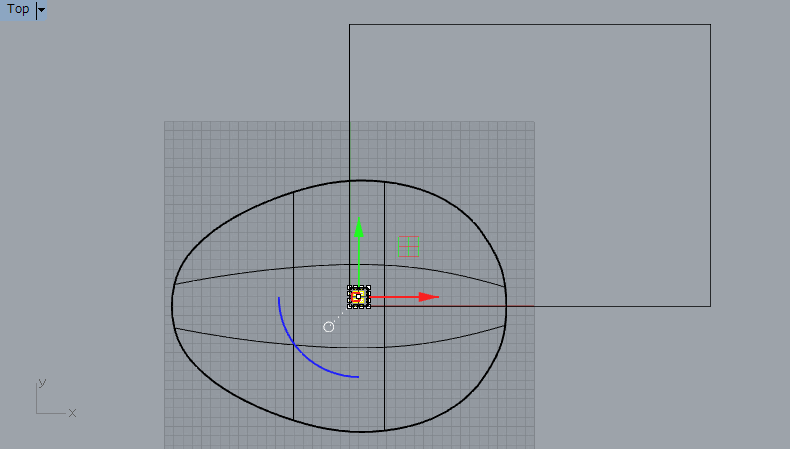

編集したサーフェースを展開したサイズのアウトラインが現れる

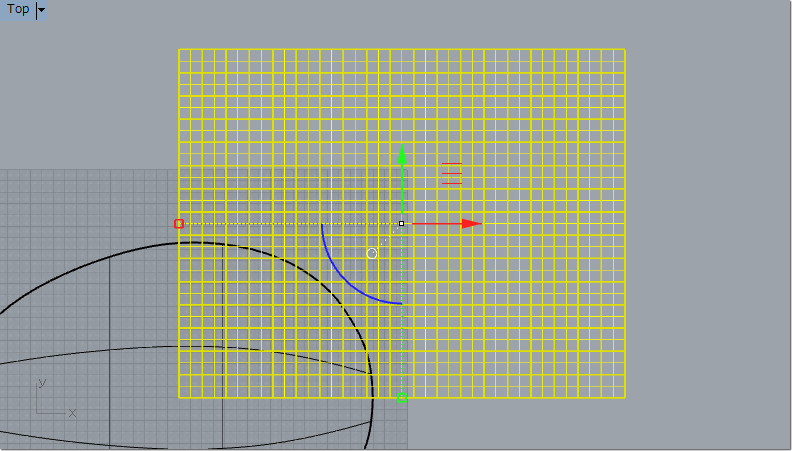

表示されたアウトラインに合わせてサーフェースに配置する立体を作る

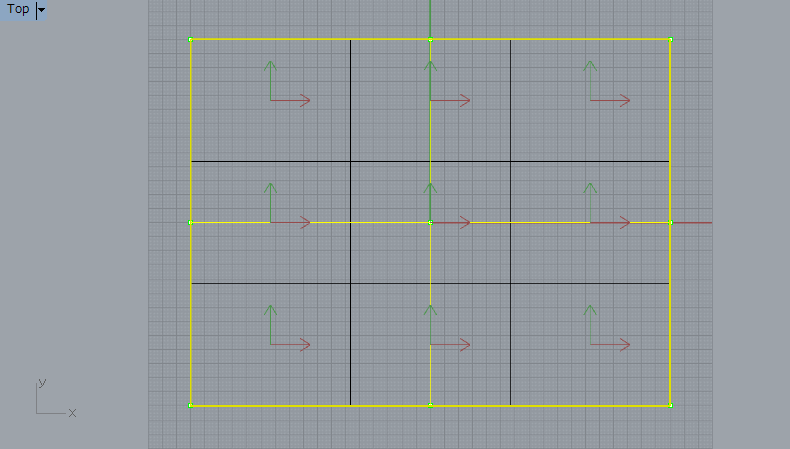

（この例では平面を変形させて立体を作り、その立体を連続コピーしたモデリングを使う）を選択し、四角形のサーフェースを作図し、を使って以下の設定をし、中央の４つの制御点をZ方向に移動させたモデリングをする

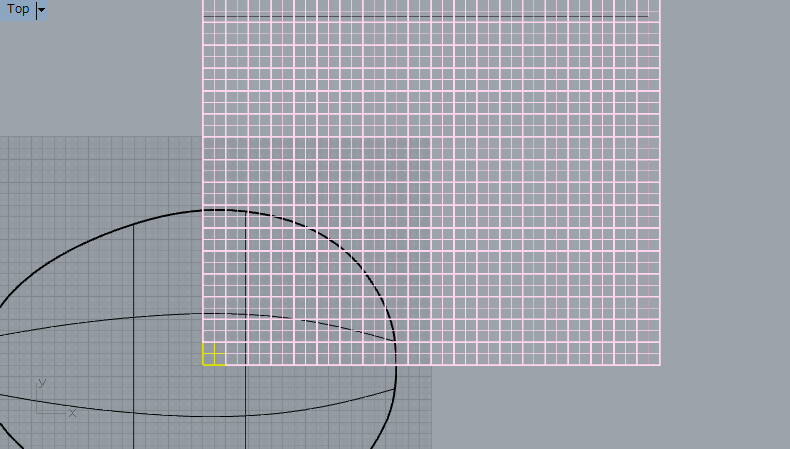

を使って作成したモデルを連続コピーする
連続コピーしたオブジェクトの内、（サーフェースのUV曲線を生成）で生成したラインよりはみ出ているオブジェクトを削除する
連続コピーしたオブジェクト全体を選択し、でグループ化する

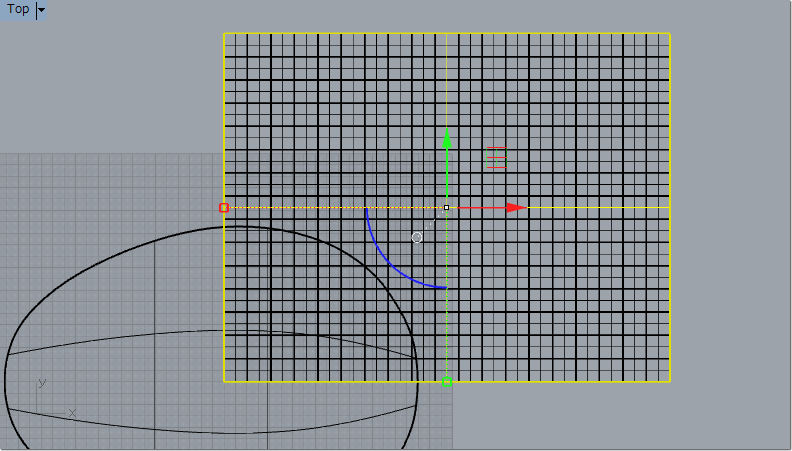

Osnapの「端点」にチェックを入れ、を使ってグループにしたオブジェクトをアウトラインのサイズに合わせる

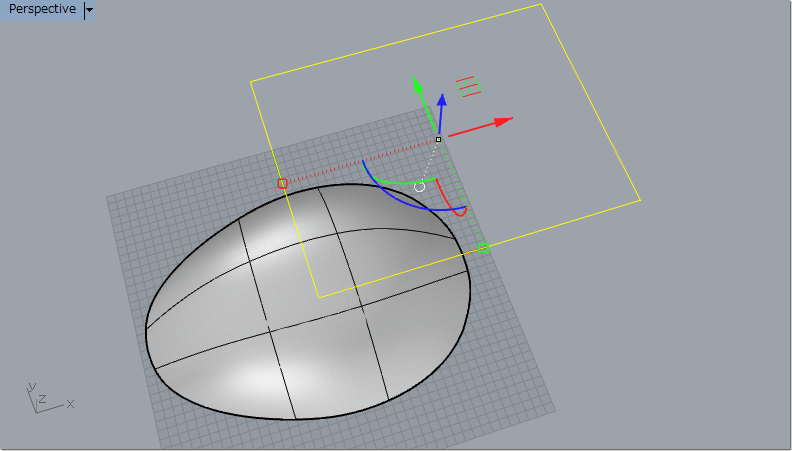

アウトラインを選択し、削除するを使ってグループ化されたオブジェクトの外形寸法と同じ寸法の平面をグループ化されたオブジェクトの上に平面を作る

グループ化したオブジェクトを選択する（フロー変形）を選択する

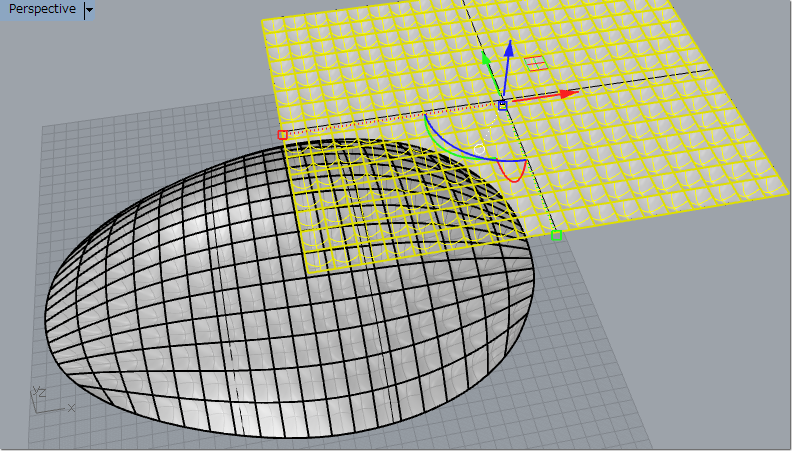

次に作成した平面サーフェースを選択し、次にコピーする先の曲面をクリックするとグループ化したオブジェクトが曲面サーフェースに配置される

グループ化されたオリジナルのオブジェクトを削除する

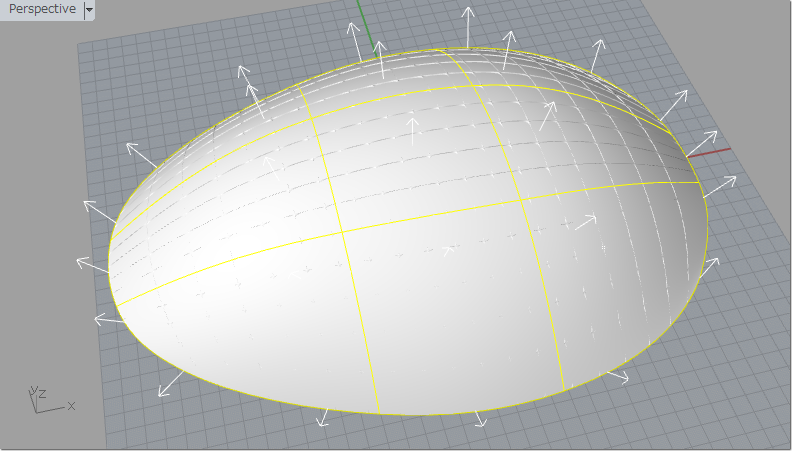

サーフェースを選択し、を選択し、法線のマイナス方向にサーフェースをオフセットする
この時コマンドラインに表示される「ソリッド」は（いいえ）にする
（この例では－３を入力した）

オリジナルのサーフェースを削除し、オフセットしたサーフェースに色を設定する
このTipsはここで終了このTipsはここで終了
